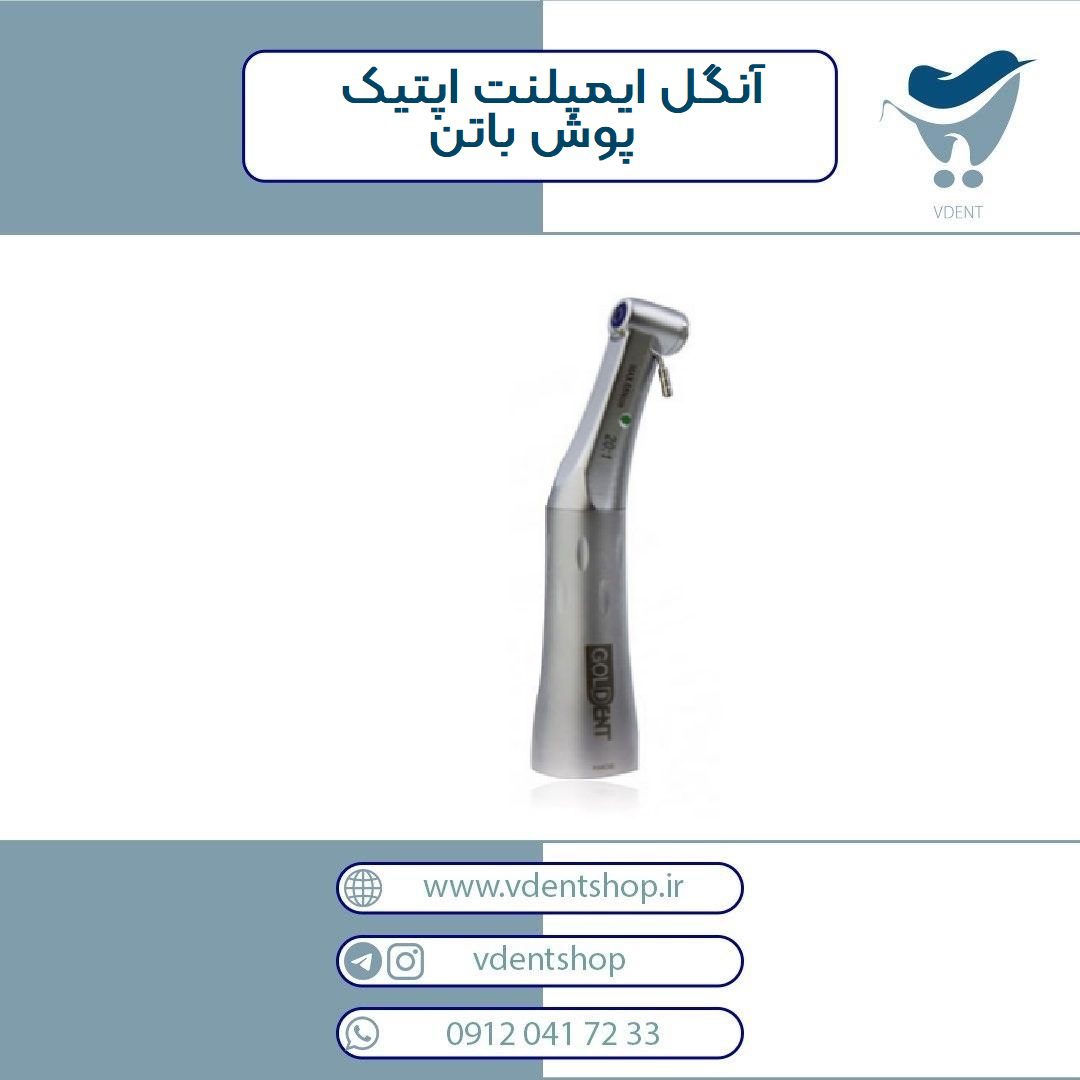

بررسی تخصصی و راهنمای جامع آنگل ایمپلنت اپتیک پوش باتن گلدنت

مقدمه و بررسی عملکرد بالینی

موفقیت در جراحی‌های ایمپلنت به سه عامل اساسی بستگی دارد: کنترل دقیق گشتاور یا تورک، مهار حرارت ناشی از تراش استخوان، و دید شفاف در فیلد جراحی. آنگل ایمپلنت اپتیک پوش باتن گلدنت ابزاری مهندسی‌شده برای پاسخ به این نیازها در جراحی‌های دهان و فک و صورت است. این آنگل با نسبت کاهنده بیست به یک، دور خروجی میکروموتور را تعدیل کرده و نیروی چرخشی پایدار، یکنواخت و قدرتمندی را برای مراحل دریلینگ در استخوان‌های با تراکم مختلف فراهم می‌سازد.

یکی از مزایای بارز این مدل، تعبیه لایت‌گاید یا پین فایبر اپتیک باکیفیت است. این پین نوری جریان نور ساطع‌شده از موتور را بدون اتلاف و با شدت متمرکز به سمت نوک دریل هدایت می‌کند. وجود این دید متمرکز، وابستگی به تنظیم مداوم چراغ یونیت را برطرف کرده و خطای ناشی از تاریکی یا سایه در فضاهای خلفی فک را به حداقل می‌رساند.

الزامات اتصال صحیح به موتور ایمپلنت

این آنگل برای تمامی مراحل کار شامل دریلینگ پایلوت، استفاده از دریل‌های شکل‌دهنده استخوان، قلاویزکاری یا تپینگ و در نهایت جای‌گذاری و بستن فیکسچر کاربرد دارد. برای برقراری اتصال ایمن میان اینسترومنت و موتور، پین اپتیکال انتهایی آنگل باید دقیقاً در راستای شیار هدایتگر میکروموتور قرار گیرد. از جا زدن آنگل با نیروی نامتعارف یا زوایای انحرافی جدا خودداری فرمایید. علاوه بر این، جهت محافظت از دنده‌های شفت انتقال نیرو، اتصال یا جداسازی هندپیس صرفاً باید پس از سکون کامل موتور انجام شود.

ارزش اقتصادی و خدمات پس از فروش

مدیریت هزینه‌های تجهیز در بخش جراحی، نیازمند گزینش اینسترومنت‌هایی با دوام بالا و قیمت منطقی است. برند گلدنت به عنوان نامی تثبیت‌شده در بازار تجهیزات دندانپزشکی، با ارائه این مدل تعادلی عالی میان کارایی و بودجه ایجاد کرده است. در قیاس با نمونه‌های اروپایی، هزینه‌های نگهداری این مدل کاملاً اقتصادی بوده و قطعات اصلی مانند کارتریج، شفت رابط و پین‌های نوری به آسانی در بازار در دسترس هستند؛ امری که از خواب طولانی‌مدت ابزار به دلیل کمبود قطعه جلوگیری می‌نماید.

مشخصات کلینیکی و پارامترهای فنی

نام و برند محصول: آنگل جراحی ایمپلنت اپتیک گلدنت Goldent
نسبت تبدیل دور: بیست به یک کاهنده (20:1 Reduction)
سیستم هدایت نور: اپتیک با پین شیشه‌ای فایبر اپتیک
مکانیزم قفل فرز: فرزگیر فشاری یا پوش باتن
سازگاری با فرز: دریل‌ها و فرزهای جراحی با قطر شفت دو ممیز سی و پنج صدم میلی‌متر (CA)
ساختار هد و بدنه: قابلیت دمونتاژ دو تکه و تفکیک هد از شفت
سیستم خنک‌کاری: آبرسانی دوگانه همزمان داخلی و خارجی با استفاده از رابط Y
پروتکل استریل با اتوکلاو: دمای صد و سی و چهار درجه سانتی‌گراد به مدت پنج دقیقه
محدودیت دمای شستشوی قطعات: حداکثر سی و هشت درجه سانتی‌گراد در آب روان یا حمام اولتراسونیک

سیستم پوش باتن و خنک‌کاری کنترل‌شده

مکانیزم فرزگیر فشاری این امکان را می‌دهد تا در طول فرآیند عمل، تعویض دریل‌ها با سرعت بالا انجام گیرد. جهت نصب دریل، پین شفت دریل را وارد کرده، دکمه انتهای هد را فشار داده و تا نشیمن کامل هدایت نمایید. پس از رها کردن کلید، کشیدن ملایم فرز به سمت خارج جهت اطمینان از گیرش ضامن الزامی است؛ این بررسی احتمال پرتاب یا گیرکردن ابزار برشی در استخوان را خنثی می‌کند.

به منظور پیشگیری از هیپرترمی و نکروز گرمایی بافت استخوان که در دماهای بالاتر از چهل و هفت درجه سانتی‌گراد رخ می‌دهد، سامانه پاشش آب آنگل به گونه‌ای طراحی شده که از طریق کانکتور Y شکل همراه دستگاه، محلول شستشو به طور همزمان از نازل بیرونی و مجرای داخلی هد روی استخوان و لبه‌های برنده دریل هدایت شود.

تکنیک بالینی جهت محافظت از گیربکس و چرخدنده‌ها

تجمع و خشک شدن خونابه یا سرم فیزیولوژی در پیرامون قطعات متحرک داخلی از عوامل اصلی آسیب زودهنگام به کارتریج‌های نسبت بیست به یک است. یک راهکار کارآمد این است که در زمان دوخت و بخیه بافت (هنگام توقف مراحل دریلینگ)، ناحیه هد آنگل به عمق بیست میلی‌متر درون ظرف آب مقطر یا سرم تمیز غوطه‌ور شود. با روشن نمودن موتور روی دور آهسته و جابجا کردن جهت گردش به صورت رفت و برگشتی طی چند نوبت پانزده ثانیه‌ای، جریان مایع درون شفت باعث پاکسازی بقایای خون پیش از انعقاد می‌گردد.

اقلام موجود در بسته‌بندی

یک عدد آنگل ایمپلنت نوری پوش باتن
یک عدد آچار ویژه شفت انتقال نیرو
یک عدد آچار مخصوص درپوش هد برای تعویض کارتریج
یک عدد تبدیل Y شکل جهت اتصال خطوط سرم شستشو
یک عدد نازل خنک‌کننده اسپری داخلی
یک عدد سوزن مفتولی مخصوص پاکسازی مجاری آب
یک عدد رابط شلنگ سرم کوتاه
دفترچه راهنمای کاربری، سرویس و استریلیزاسیون

پروتکل سرویس، باز و بست و روان‌کاری

طراحی مدولار این آنگل امکان جداسازی و نظافت کامل بخش‌ها را فراهم می‌آورد. پس از جداسازی مسیر آب، ضامن روی بدنه را آزاد کرده و هد را به سمت راست چرخانده تا جدا گردد؛ سپس مجموعه شفت را با آچار مخصوص بگشایید. شستشوی بخش‌ها در التراسونیک کلینر منوط به استفاده از مایع با دمای زیر سی و هشت درجه سانتی‌گراد و پرهیز جدی از برس زبر فلزی است.

روغن‌کاری باید به شکل منفک برای تک‌تک اجزا انجام شود؛ از جمله روزنه ورودی فرز در چاک، محل ورود شفت، مقطع طولی شفت رابط و محفظه داخلی بدنه (هر کدام حداقل سه ثانیه اسپری مستقیم). برای اتصال دوباره، شفت را در موقعیت صحیح مستقر ساخته و با آچار محکم کنید. در انتها، هد را روی تنه چفت کرده و خلاف جهت عقربه ساعت بپیچانید تا صدای جاافتادن قفل شنیده شود.

استریلیزاسیون، پایش کارکرد و نصب کارتریج نو

پس از تکمیل روغن‌کاری و خشک‌سازی اضافات روغن از پوسته بیرونی، آنگل را به شکل تکی در پک مخصوص استریل بسته‌بندی کرده و چرخه اتوکلاو را برای پنج دقیقه در صد و سی و چهار درجه سانتی‌گراد اجرا نمایید.

در صورت بروز انحراف زاویه‌ای یا لقی فرز در اثر کارکرد بلندمدت، فرایند تعویض کارتریج آغاز می‌شود: رابط را باز کرده، اجزای هد را تفکیک نمایید، کپ هد را با آچار اختصاصی در جهت عکس عقربه‌های ساعت گشوده و پس از خروج قطعه مستهلک، کارتریج نو را کاملاً در محفظه تراز کنید و درپوش را ببندید.
پیش از شروع جراحی، توصیه می‌شود پس از درج دریل استاندارد، آنگل را روی بالاترین دور به مدت یک دقیقه ارزیابی کنید تا از نبود صدای ناهنجار، حرارت غیرعادی هد یا لرزش غیرطبیعی اطمینان حاصل شود.

پرسش‌های متداول همکاران دندانپزشک

آیا قرار دادن قطعات این آنگل داخل حمام اولتراسونیک مجاز است؟
بله، پس از دمونتاژ کامل هد و شفت رابط، قرار دادن قطعات در کلینر التراسونیک یا زیر آب جاری بلامانع است، مشروط بر آنکه دمای آب فراتر از سی و هشت درجه سانتی‌گراد نرود و از فرچه‌های زبر یا سیم‌دار استفاده نشود.

علت لغزش یا خارج شدن ناگهانی دریل جراحی در حین دریلینگ چیست؟
این رخداد عمدتاً به دو دلیل است: نخست جا نرفتن کامل پین فرز و رهاسازی پیش از موعد ضامن بدون بررسی ایمنی کشش؛ دوم کاهش خاصیت فنری و فرسودگی چاک داخلی کارتریج که در این وضعیت تعویض به موقع کارتریج ضروری است.

علت بالا رفتن غیرعادی دمای هد آنگل در حین تراش استخوان چیست؟
تولید حرارت بالا نشانه اصطکاک شدید میان اجزای گردنده است. عدم اجرای مرتب پروتکل روغن‌کاری، رسوب املاح و خون خشک‌شده در بلبرینگ‌ها، یا استارت زدن ابزار در وضعیت خالی و بدون فرز از دلایل شایع این اشکال هستند.

پروتکل تراز کردن پین نوری حین نصب بر میکروموتور به چه صورت است؟
انتهای هدایتگر پین شیشه‌ای فایبر اپتیک تعبیه شده در انتهای هندپیس باید کاملاً هم‌راستا با شیار هدایتگر روی شفت موتور قرار گیرد و از اعمال زاویه غلط هنگام جا زدن اکیداً خودداری شود. همچنین اتصال و انفصال آنگل صرفاً در زمان توقف کامل موتور مجاز است.

مراحل جایگزینی کارتریج مستهلک چگونه انجام می‌پذیرد؟
پس از شل کردن مهره رابط و تفکیک اجزا، درپوش پشتی هد را با استفاده از آچار ویژه باز کرده، کیت فرسوده را خارج نموده و پس از جاگذاری کارتریج جدید و تراز شدن لبه‌ها با عمق هد، درپوش را تا حد استاندارد محکم نمایید.
