دنتکست 8 و 9-طبقه بندی سرامیک ها وآماده سازی سطحی سرامیکها برای باند کردن

سرامیک دو قسمت دارد :

1-گلس بخش زیبایی.
2-کریستالین بخش استحکام.

سه گروه سرامیک :

۱-فلد اسپاتیک:

-میزان زیادی گلس دارند.
-زیبایی فوق العاده.
-استحکام پایین بین ۷۰ تا ۱۱۰ مگاپاسکال.
-استحکام را از ساب استراکچر میگیرند.
-استفاده برای پوشاندن ساختار -مستحکم زیرین یا ونیر ها.
-ترانسلوسنی بالا.

۲-گلس سرامیک ها:

A)لوسایت راینفورسد

-زیبایی و ترانسلونسی خوب.
-فاز گلاس بالا.
-کریستالهای لوسایت به ماتریکس گلاس اضافه میشود.
-خصوصیات مکانیکی بهتر.
-بلوک های این گلاس سرامیک ها قبلا کریستالیزه شدن و نیاز به کوره ندارند.
-استحکام پایین و برای سمان نیاز به سمان های رزینی دارند.

B)رزین سرامیک کامپوزیت ها :

-رزین و سرامیک را با هم هیبرید کردن.
-شکنندگی کمتر نسبت به کل سرامیکها.
-میلینگ راحت.
-بدون نیاز به سینترینگ.
-برای کراون های قدامی خلفی و کراون های اینله و آنله در دهان قابلیت ترمیم دارند.
-سایندگی کمتر..

C)زیرکونیا لیتیوم سیلیکات ها یا ZLSها

-فاز اصلی لیتیوم دی سیلیکات است و ۱۰ درصد وزنی دی اکسید زیرکونیا دارند.
-نیاز به سینتره دارد.
-نسبت به لیتیوم دی سیلیکات سریع تر و راحت تر میل می‌شوند.
-پالیش پذیری خوبی دارند.
-اطلاعات کلینیکی کمتری ازشون در دسترس است.

D)لیتیم دی سیلیکات ها :

-شامل ۷۰ درصد کریستال های لیتیوم دی سیلیکات هستند در ماتریکس گلاس.
-۲تا ۳ برابر از لوسایت راینفورسدها قوی تر هستند.
-برای بریج های قدامی سه واحدی هم استفاده میشوند.
-ترانسلوسنسی خوبی دارند.
-استحکام متوسط تا بالا.
-سمان معمولی و کانونشنال هم میشود.
-سنترینگ هم نیاز دارد.
-دندان نیاز به تراش بیشتری دارد.

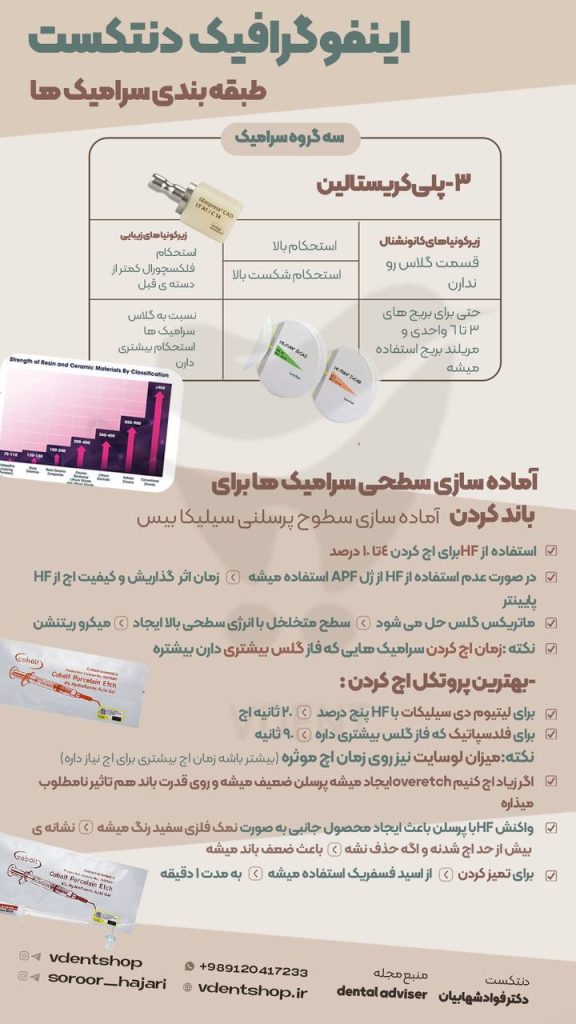

3-پلی کریستالین:

A)زیرکونیاهای کانونشنال :

-قسمت گلاس رو ندارند.
-حتی برای بریج های ۳ تا ۶ واحدی و مریلند بریج استفاده میشود.
-استحکام بالا.
-استحکام شکست بالا.
-دندان به شکست کمتر نیاز دارد.

B)زیرکونیا های زیبایی:

-استحکام فلکسچورال کمتر از دسته ی قبل.
-نسبت به کلاس سرامیک ها استحکام بیشتری دارند.

آماده سازی سطحی سرامیک ها برای باند کردن.
آماده سازی سطوح پرسلنی سیلیکا بیس.
-استفاده از HFبرای اچ کردن ۴تا ۱۰ درصد.
-در صورت عدم استفاده از HF از ژل APF استفاده میشه زمان اثر گذاریش و کیفیت اچ از HFپایینتر.

-ماتریکس گلس حل می شود سطح متخلخل با انرژی سطحی بالا ایجاد میکرو ریتنشن.

-نکته :زمان اچ کردن سرامیک هایی که فاز گلس بیشتری دارن بیشتراست.

-بهترین پروتکل اچ کردن :

-برای لیتیوم دی سیلیکات با HF پنج درصد۲۰ ثانیه اچ.
-برای فلدسپاتیک که فاز گلس بیشتری داره ۹۰ ثانیه.
نکته:میزان لوسایت نیز روی زمان اچ موثر است.
بیشتر باشه زمان اچ بیشتری برای اچ نیاز دارد.

-اگر زیاد اچ کنیم overetchایجاد میشه پرسلن ضعیف میشه و روی قدرت باند هم تاثیر نامطلوب می گذارد.

-واکنش HFبا پرسلن باعث ایجاد محصول جانبی به صورت نمک فلزی سفید رنگ میشود شانه ی بیش از حد اچ شدن است و اگه حذف نشود باعث ضعف باند میشود.
-برای تمیز کردن از اسید فسفریک استفاده میشه به مدت ۱ دقیقه.

 تضمین سلامتی و دقت دندانپزشک و راحتی بیمار :لینک خرید پکیج ارگونومیک دندانپزشکی

منبع:دنتکست دکتر شهابیان
