دنتکست 17-18زیرکونیا شفاف

جمعه 21 مهر 02 | 16:18

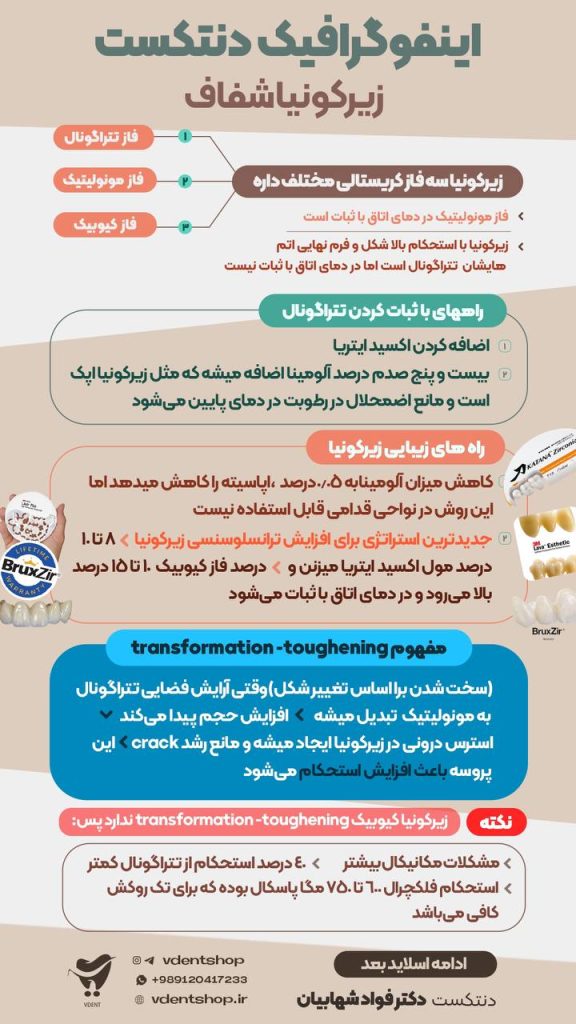

زیرکونیا سه فاز کریستالی مختلف دارد : ۱-فاز تتراگونال-۲-فاز مونولیتیک ۳-فاز کیوبیک

فاز مونولیتیک در دمای اتاق با ثبات است.زیرکونیا با استحکام بالا شکل و فرم نهایی اتم هایشان تتراگونال است اما در دمای اتاق با ثبات نیست.

راههای با ثبات کردن تتراگونال :

۱-اضافه کردن اکسید ایتریا
۲-بیست و پنج صدم درصد آلومینا اضافه میشه که مثل زیرکونیا اپک است و مانع اضمحلال در رطوبت در دمای پایین می‌شود.

راه های زیبایی زیرکونیا :

۱-کاهش میزان آلومینابه ۰/۰۵ درصد ،اپاسیته را کاهش میدهد اما این روش در نواحی قدامی قابل استفاده نیست.
۲-جدیدترین استراتژی برای افزایش ترانسلوسنسی زیرکونیا ۸ تا ۱۰ درصد مول اکسید ایتریا میزنن و درصد فاز کیوبیک را ۱۰ تا ۱۵ درصد بالا می‌رود و در دمای اتاق با ثبات می‌شود.

transformation -toughening :

(سخت شدن برا اساس تغییر شکل)وقتی آرایش فضایی تتراگونال به مونو کلینیک تبدیل میشه افزایش حجم پیدا می‌کند استرس درونی در زیرکونیا ایجاد میشه و مانع رشد crackاین پروسه باعث افزایش استحکام می‌شود. زیرکونیا کیوبیک transformation -toughening ندارد پس:مشکلات مکانیکال بیشتر،۴۰ درصد استحکام از تتراگونال کمتر،استحکام فلکچرال ۶۰۰ تا ۷۵۰ مگا پاسکال بوده که برای تک روکش کافی می‌باشد.

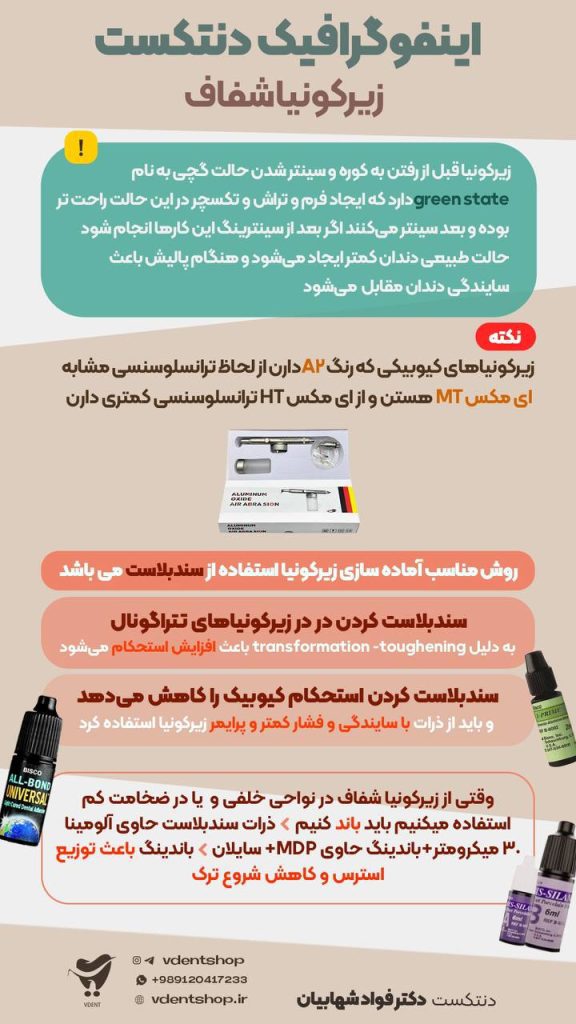

زیرکونیا قبل از رفتن به کوره و سینتر شدن حالت گچی به نام green stateدارد که ایجاد فرم و تراش و تکسچر در این حالت راحت تر بوده و بعد سینتر می‌کنند اگر بعد از سینترینگ این کارها انجام شود حالت طبیعی دندان کمتر ایجاد می‌شود و هنگام پالیش باعث سایندگی دندان مقابل می‌شود. زیرکونیاهای کیوبیکی که رنگ A2دارن از لحاظ ترانسلوسنسی مشابه ای مکس MT هستن و از ای مکس HT ترانسلوسنسی کمتری دارند.روش مناسب آماده سازی زیرکونیا استفاده از سندبلاست می باشد.سندبلاست کردن در در زیرکونیاهای تتراگونال به دلیل transformation -toughening باعث افزایش استحکام می‌شودسندبلاست کردن استحکام کیوبیک را کاهش می‌دهد و باید از ذرات با سایندگی و فشار کمتر و پرایمر زیرکونیا استفاده کرد.وقتی از زیرکونیا شفاف در نواحی خلفی و یا در ضخامت کم استفاده میکنیم باید باند کنیم ذرات سندبلاست حاوی آلومینا ۳۰ میکرومتر+باندینگ حاوی MDP+ سایلان باندینگ باعث توزیع استرس و کاهش شروع ترک می شود.
